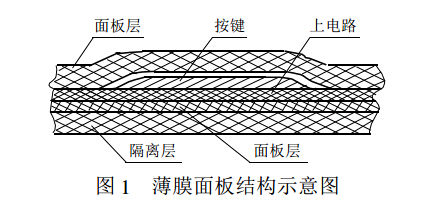

薄膜面板一般由面板層（又稱裝飾層）、 上電路層、 隔離層、 下電路層組成， 各層之間用強力壓敏型、時黏性不干膠粘接， 從而組成—個密封的整體， 面板的總體厚度為0.8 mm ~ 1.2mm， 如果要在其上制作操作控制開關， 則其厚度要相應增加， 具體的結構形式如圖1所示。 面板與印制電路板之間用引線和接插件連接，面板材料上要采用PC板（聚碳酸酯）、PVC板（聚氯乙烯）或PET（聚酯），強力壓敏型、 時黏性不干膠主要采用國產和美國3M公司的3M牌。 面板上的按鍵主要有無手感型（ 包括平而無手感型和凸 邊框鍵式無手感型兩種）和有手感型（ 包括金屬彈簧中 凸 面式有手感型和凸 邊框鍵式有手感型）兩種， 具體選用何種結構形式， 要根據具體情況來定， 通常主要是設備整體方面色彩的諧調、 造型的一致和實際使用要求等， 值得注意的是： 無手感型按鍵的使用 壽命較有手感型長， 且耐溫度變化性能也較好， 但手感差， 沒有節奏感。 軍用設備常選用無手感型。 面板上可以開設透明窗， 面板正面及背面可以印字和圖形符號， 可以按照造型設計的美學法則進行面板的裝飾設計， 可以說， 薄膜面板是一個集按鍵、 觀察、 指示、 引出線為—體的操作控制部件。 與傳統的金屬面板相 比， 薄膜面板結構簡單、 體積小、安裝方便及容易達到三防要求， 而且生產工藝簡單，成本低， 使用壽命長。
